基于FDP SSD的RocksDB写放大优化

撰稿人:齐辉,西安三星电子研究所

  • 邮件

作为SSD的关键指标,写放大(Write Amplification, WA)始终是SSD领域亟待攻克的技术难题之一。其本质表现为SSD的实际物理写入量超过主机原始请求写入量。这一现象的根本原因在于NAND闪存介质必须以块(Block)为单位进行擦除,而主机端的写入请求往往以页(Page)为单位分散分布于多个块中。当某块内有效数据占比低于阈值时,SSD控制器启动垃圾回收(Garbage Collection, GC)机制,将尚存的有效数据搬运至新擦除的块中,同时释放原块以供复用,这一过程必然产生额外的写入量。这些额外的写开销不仅影响系统整体性能,导致吞吐量下降和延迟升高,还会缩短SSD的使用寿命。



这一挑战推动了SSD领域的一个重要研究方向—数据放置技术。SSD数据放置技术是通过硬件与软件的深度协同设计,对主机数据在SSD介质中的物理布局进行优化的技术方案,其核心在于通过降低GC的触发频率,从根本上抑制写放大(Write Amplification, WA)效应的产生机制。



NVMe v2.1规范所定义的灵活数据放置(Flexible Data Placement, FDP)技术,既从底层闪存管理层面显著减少无效GC操作引发的超额写入流量,又通过FDP的控制指令集降低了上层存储栈的适配复杂度。此外,FDP还具有向后兼容能力,能够复用当前的软件栈,最终在解决写放大问题与软件生态兼容性之间建立了技术平衡点。FDP突破了传统SSD被动式数据管理的局限,通过向主机公开设备资源信息,并提供数据分类放置接口,使主机能够根据数据特性(如冷/热数据)主动将数据分类放置在SSD上不同的存储单元中。这一机制实现了数据的分流隔离和存储单元的精细化布局,从根本上解决了不同特性数据混合存储导致的的冗余搬移问题。关于FDP技术的实现机制的深度解析,可参考我们发布在ODCC官网上的《FDP SSD技术与应用白皮书》



Linux虚拟文件系统(VFS)从版本4.13起,定义了文件生命周期的管理机制,分别为SHORT(短周期), MEDIUM(中周期), LONG(长周期)和EXTREME(超长周期)。应用可通过fcntl()系统调用对文件显式的指定上述生命周期等级。此外,VFS还定义了NOT_SET和NONE两种类型,NOT_SET为VFS默认类型,表示当文件没有被显示声明生命周期时的类型。NONE表示文件不关联任何生命周期属性的配置。该机制与FDP SSD相结合时,可将不同生命周期的文件映射至FDP内部预设数据流中降低写放大效应。



RocksDB是Meta公司开源的一款高性能嵌入式键值对存储系统,其核心架构基于Log-Structured Merge-Tree(LSM-Tree)算法设计,采用分层存储结构进行数据管理,通过追加写(Append-only)与合并(Compaction)两大核心机制实现高吞吐与低延迟特性。其中,SSTable(Sorted String Table),是RocksDB持久化存储的核心文件,以键值对有序序列的形式存储数据,并按层级(Level)进行组织。较新的数据存储在Level0中,较老的数据随着合并(Compaction)过程逐步归并在编号更高的Level中。



RocksDB默认的数据分类策略是将文件的层级特性映射为VFS的文件生命周期标识,具体表现为:预写日志(WAL)文件被标记为SHORT;Level0和Level1的SSTable文件被标记为MEDIUM;Level2的 SSTable文件被标记为LONG;Level3及更高层级的SSTable文件则被标记为EXTREME;其它文件(包括MANIFEST、CURRENT、检查点日志等)未进行显式生命周期标记,默认保留为NOT_SET标识。



通过对RocksDB的数据分类策略进行系统性分析,我们发现SSTable文件在LSM-Tree层级中的生命周期存在显著的阶段性分布特征:位于Level0至Level3的SSTable 文件具有相对较短的驻留周期,而Level4以及上的文件则展现出最长的存活时间。基于这一观测结果,本实验摒弃了RocksDB原生的数据分类策略,转而提出一种优化的分类方案。即WAL文件标记保持不变,将Level0~3文件标记为MEDIUM,Level4文件标记为LONG,Level5及以上文件标记为 EXTREME,其余未归类文件统一标记为NOT_SET。如表1所示:

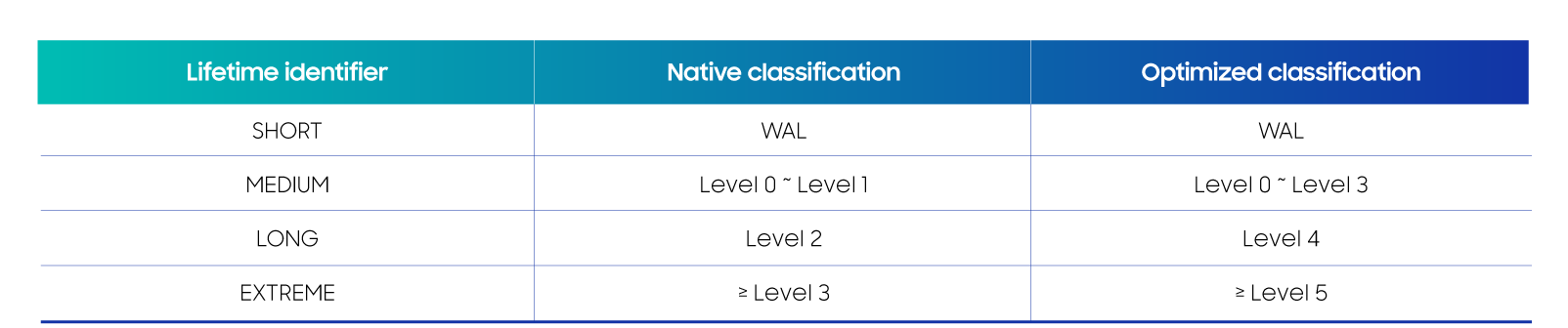

表1:RocksDB分类策略对比



我们采用FDP SSD(型号U.2 PM9D3a,7.68TB容量),针对优化前后的RocksDB分类方案进行了对比测试。通过YCSB基准测试工具对2亿条记录进行数据加载(Load)与更新(Update)操作,全面评估不同分类策略的表现。测试结果表明,RocksDB的原生分类方案在FDP SSD上的WAF相比普通SSD降低了约8%,而优化后的分类方案将WAF显著降低30%。此外,优化后的分类方案使每秒操作数(OPS)提升了10%,同时p99.9延迟得到了55%的改善。

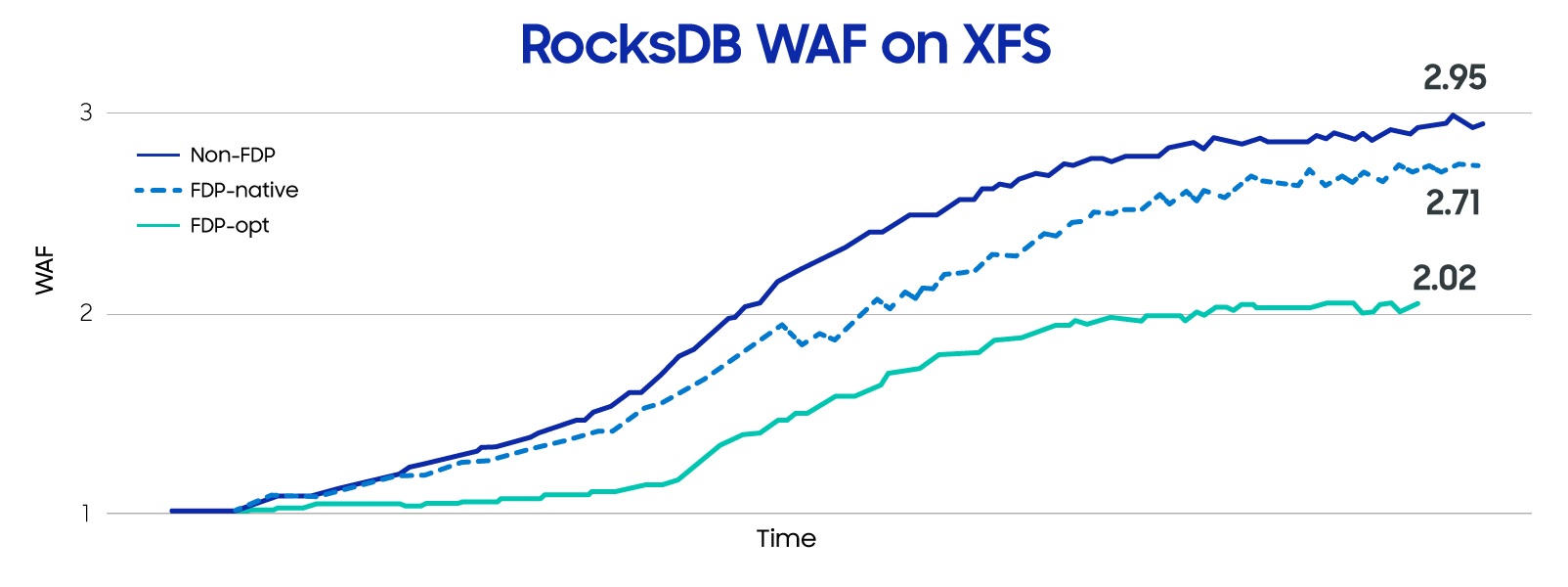

图1. RocksDB在关闭FDP,开启FDP使用原生分类策略和优化分类策略的WAF对比

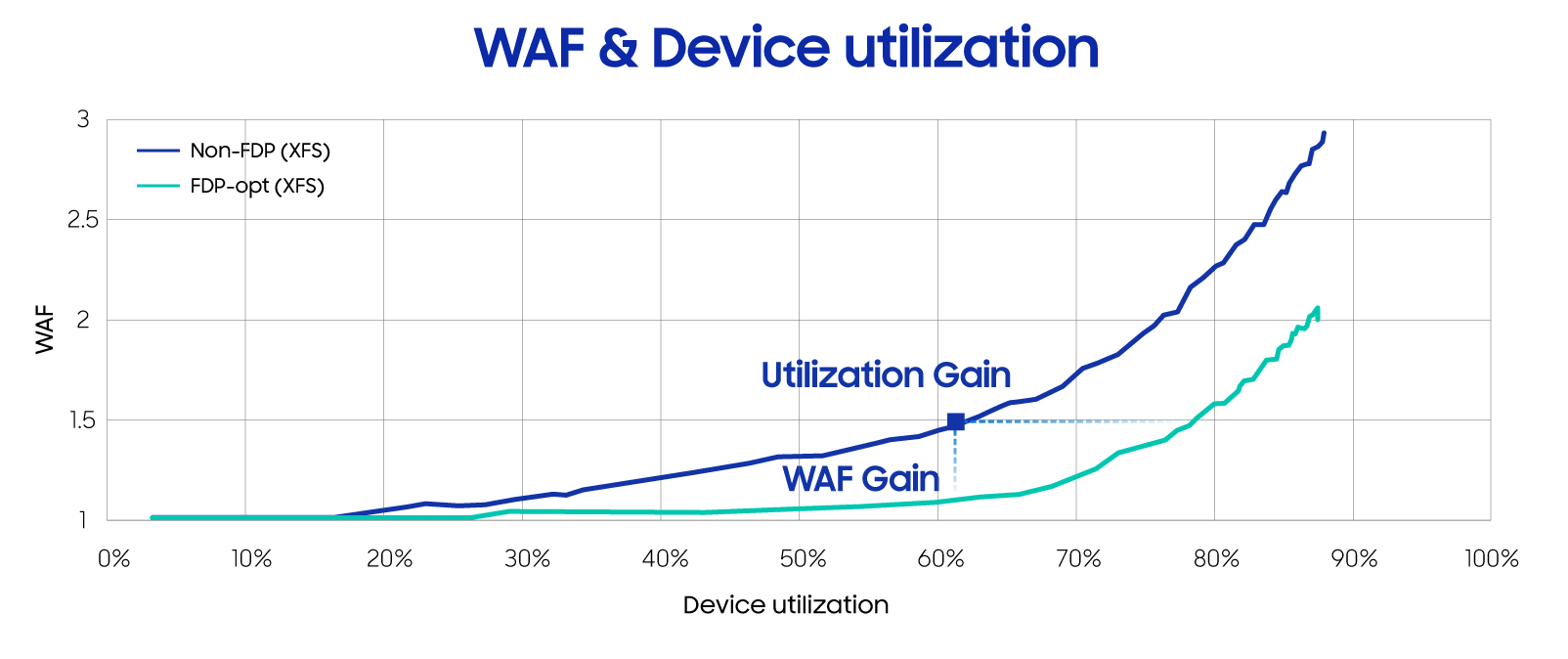

图2. 写放大和SSD容量利用率的相关性

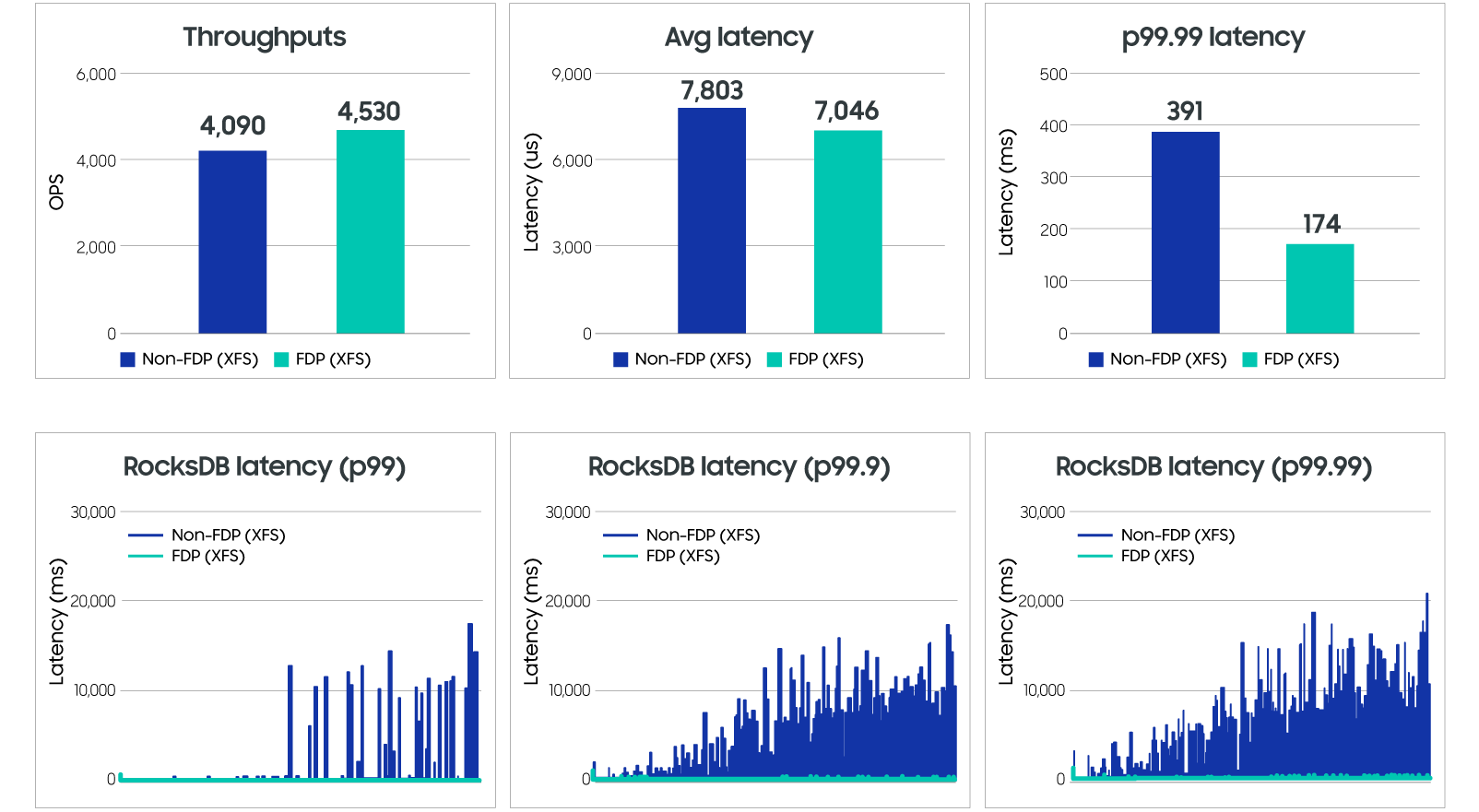

图3. RocksDB在关闭FDP,
开启FDP使用优化分类策略的性能对比



除了在文件系统层面支持FDP SSD外,我们还为RocksDB开发了基于FDP SSD的端到端解决方案。RocksDB通过抽象封装API支持多种存储后端,我们开发了RocksDB扩展插件—TorFS。该插件通过深度集成FDP特性,实现了面向FDP SSD的数据分流。在IO调度层,依托xNVMe开源库实现多路径IO的支持。为促进生态发展,TorFS提供了标准化IO接口,允许第三方开发者集成定制化的IO路径。

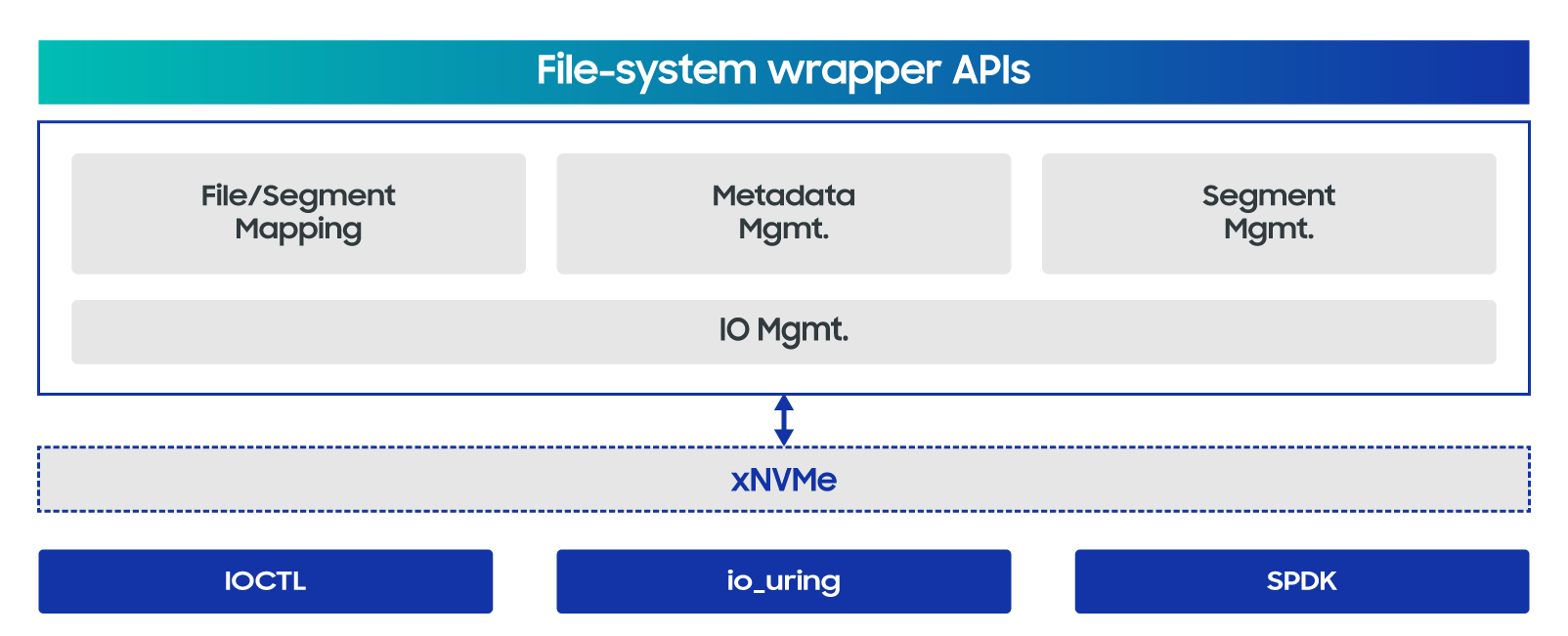

图4. TorFS架构



基于TorFS的端到端方案进行测试,测试结果表明,RocksDB成功实现了对写放大效应的显著抑制,其写放大因子(WAF)值近乎趋近于理论极限的1,同时系统性能指标达到最优水平,展现出低延迟、高吞吐量与稳定持久化的综合优势。

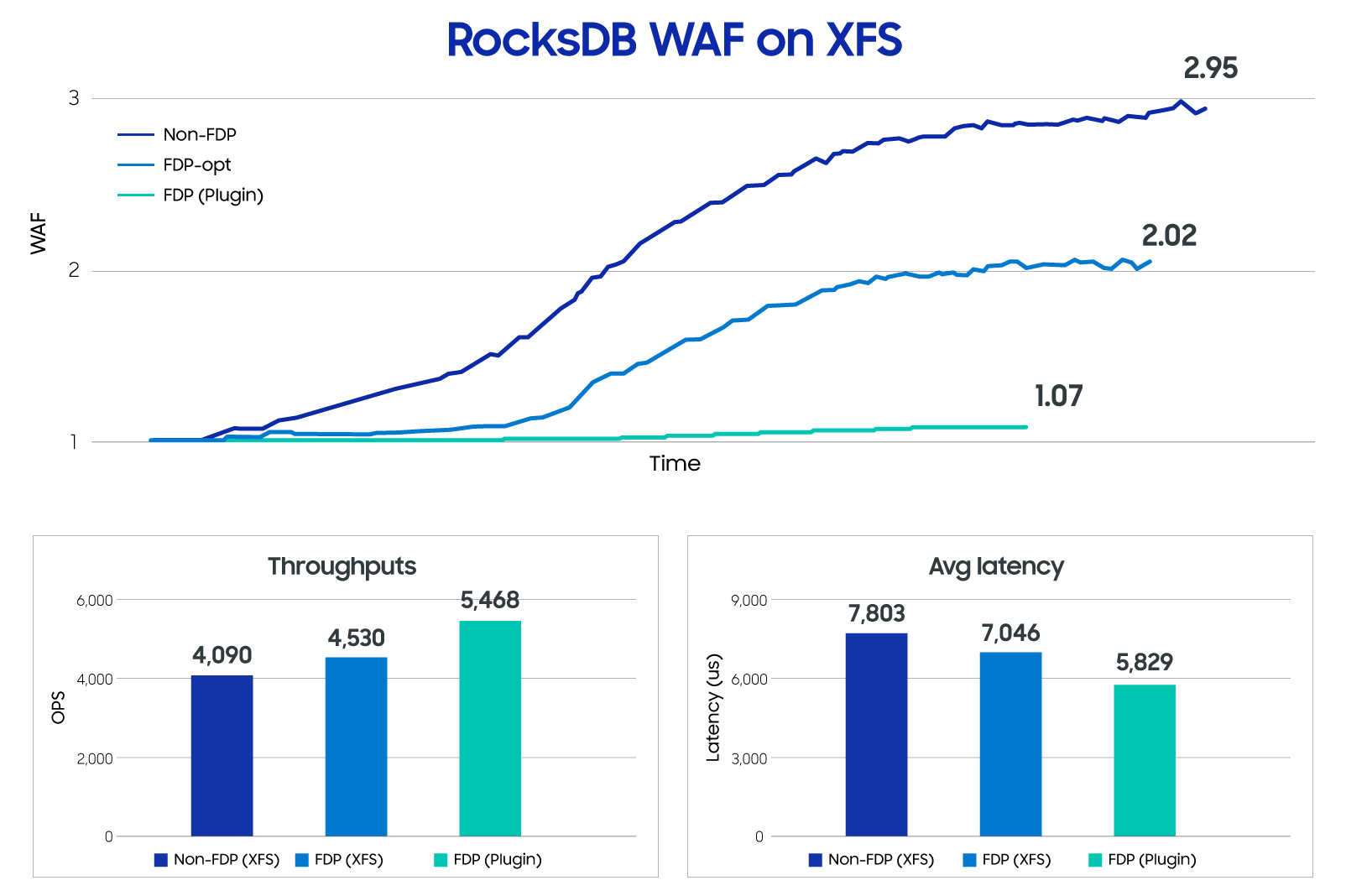

图5. RocksDB使用TorFS端到端解决方案的写放大和性能



上述实验证实,通过对数据生命周期管理,FDP技术显著提升了SSD的性能与寿命指标。我们期待将这项技术及优势带给整个超大规模数据中心。我们致力于将这一技术及优势推广至超大规模数据中心生态系统,以实现存储架构中数据布局与底层介质特性的深度适配。



参考文献:

[1] "NVM Express Base Specification 2.1"

[2]《FDP SSD技术与应用白皮书》

[3] "Hyperscale Innovation: Flexible Data Placement Mode (FDP)"

[4] "NVMe FDP - A promising new SSD data placement approach"

[5] "Introduction to Flexible Data Placement: A New Era of Optimized Data Management"


[7] Getting Started with Flexible Data Placement (FDP)
